Tepelné spracovanie novej generácie: Maximalizácia účinnosti pece s vylepšenými sieťovými pásmi odolnými voči tepelnému spracovaniu

Mechanizmy metalurgického zloženia a tepelnej degradácie

Prevádzkové prostredie vo vnútri pece na kontinuálne kalenie alebo tvrdé spájkovanie je nepriateľské voči komerčným zliatinám železa. Pri teplotách kolísajúcich medzi 600 °C a 1150 °C dochádza u bežných ocelí k rýchlej oxidácii, rastu zŕn a deformácii pri tečení. Robustný sieťovaný pás odolný voči tepelnému spracovaniu musia byť vyrobené z vysoko kvalitných austenitických zliatin niklu, chrómu a železa, aby sa zabránilo predčasnému zlyhaniu.

Pri výbere konfigurácie dopravníka musia inžinieri zohľadniť špecifické atmosférické interakcie. Napríklad v plynových nauhličovacích peciach sú uhlíkové potenciály udržiavané na vysokej úrovni, aby sa uhlík zámerne vtlačil do povrchu oceľových častí. Nekvalitný sieťový pás absorbuje tento uhlík a vytvára krehké vnútorné karbidy pozdĺž hraníc zŕn. Tento proces, známy ako zelená hniloba alebo karburizačné skrehnutie, znižuje pružnosť sieťoviny, čo vedie k náhlym prasklinám pri ťahovom zaťažení. Použitie špecializovaných mikrozliatin obsahujúcich kremík alebo prvky vzácnych zemín, ako je cér, dramaticky zlepšuje odolnosť voči tejto štrukturálnej degradácii.

Štrukturálne porovnanie: Woven Mesh vs. Cast Link Designs

Priemyselné linky tepelného spracovania využívajú dve primárne geometrické konfigurácie na prepravu dielov. Architektonické rozdiely medzi flexibilnou, tkanou drôtenou štruktúrou a pevnou, do seba zapadajúcou štruktúrou liatych segmentov ovplyvňujú tepelnú účinnosť, užitočné zaťaženie a rovnomernosť konečného tepelného spracovania.

Technické údaje zdôrazňujú kritickú metriku pre veľkoobjemové zariadenia na tepelné spracovanie: tepelný hmotnostný pomer. Pretože tkaný sieťovaný pás odolný voči tepelnému spracovaniu využíva tenké drôty ťahané za studena s vysokou pevnosťou namiesto ťažkých liatych profilov, pec plytvá oveľa menej energiou na ohrev samotného dopravníka. V typickej automobilovej linke na ochladzovanie spojovacích materiálov, ktorá spracováva 2 000 kg produktu za hodinu, môže prechod z ťažkého liateho dopravníka na optimalizovaný tkaný drôtený pás znížiť spotrebu energie pece až o 22 %, čo prináša podstatné úspory energie.

Tepelná únava a analýza životného cyklu mechanického tečenia

Dopravné pásy vo vnútri priemyselných pecí nezlyhajú pri jednoduchom preťažení ťahom. Namiesto toho sa časom opotrebúvajú kvôli dvom dlhodobým technickým výzvam: deformácii pri tečení a tepelnej únave spôsobenej opakovanými cyklami zahrievania a chladenia.

Tečenie nastáva, keď je materiál udržiavaný pod stálym mechanickým namáhaním pri zvýšených teplotách. Počas stoviek hodín sa kov pomaly naťahuje. Ak je sieťový remeň nesprávne napnutý, alebo ak jeho zliatine chýbajú dostatočné spevňujúce prvky na hranici zŕn, ako je volfrám alebo kobalt, bude sa nadmerne naťahovať, čo spôsobí problémy so sledovaním a zasekne hnacie ozubené kolesá pece.

Cirkulácia atmosféry a jednotnosť zhášania

V špičkových výrobných odvetviach, ako je rezanie ozubených kolies v leteckom priemysle alebo výroba lekárskych nástrojov, je dosiahnutie jednotnej tvrdosti na celom povrchu produktu rozhodujúce. Odchýlky v tvrdosti môžu spôsobiť deformáciu dielov alebo ich zlyhanie pri namáhaní. Konštrukcia dopravného pásu hrá prím pri udržiavaní tejto kontroly kvality.

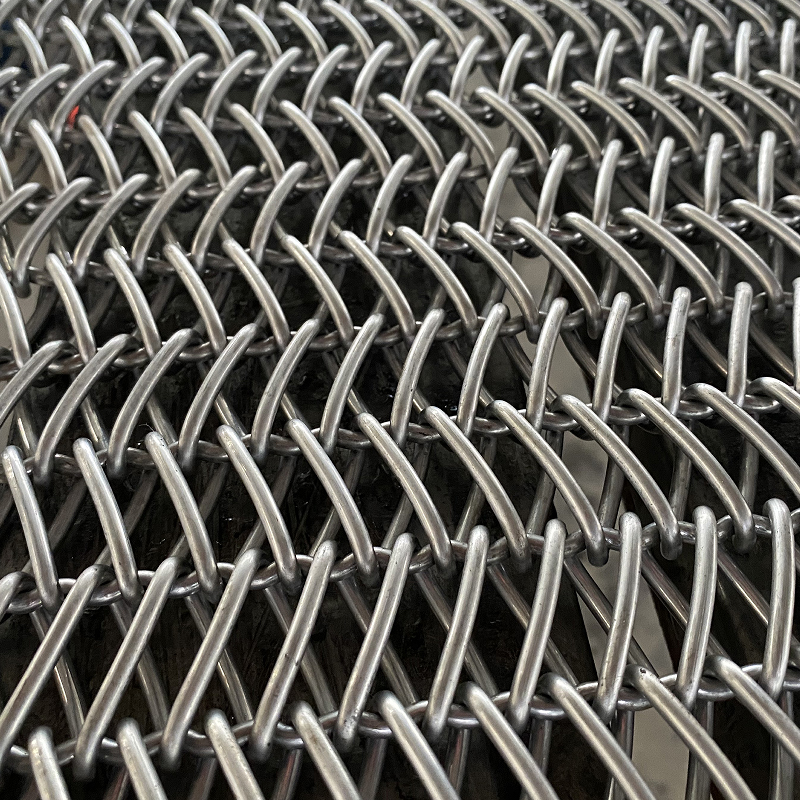

Precízne tkaná sieťovaný pás odolný voči tepelnému spracovaniu ponúka pomery otvorenej plochy v rozsahu od 30 % do 70 %. Táto otvorená štruktúra umožňuje, aby vykurovacie plyny alebo atmosférické plyny s nútenou konvekciou prúdili okolo dielov bez prekážok, čím sa zabezpečuje rovnomerné zahrievanie na všetkých povrchoch. Táto otvorenosť sa vypláca aj počas fázy kalenia:

• Rýchla dispergácia kvapaliny: Chladiace oleje okamžite vypláchnu cez sieťku, čím zabránia vzniku horúcich vreciek pod dielmi.
• Odstránenie parných prikrývok: Otvorená väzba zabraňuje tomu, aby sa bubliny pary alebo olejovej pary zachytávali pod plochými komponentmi, čím sa zabezpečuje rovnomerné chladenie.
• Znížený únik oleja: Na tenkých drôtených profiloch sa pri výstupe z nádrže lepí menej chladiaceho oleja, čím sa šetrí spotreba oleja a znižujú sa požiadavky na následné čistenie.

Naopak, pevné liate články majú tendenciu maskovať spodné povrchy dielov, pôsobiac ako chladič, ktorý spomaľuje rýchlosť chladenia a potenciálne spôsobuje nekonzistentnú transformáciu mikroštruktúry v nízkolegovaných oceliach.

Dynamika sledovania a zosúladenie hnacieho mechanizmu

Zabezpečenie dráhy dopravníkového pásu priamo cez dlhú, vysokoteplotnú tunelovú pec je neustálou výzvou pre tímy údržby. Ako a sieťovaný pás odolný voči tepelnému spracovaniu sa pohybuje v rôznych teplotných zónach, akékoľvek nerovnomerné rozloženie teploty po šírke pece môže spôsobiť nerovnomerné rozťahovanie pásu a ťahanie na jednu stranu.

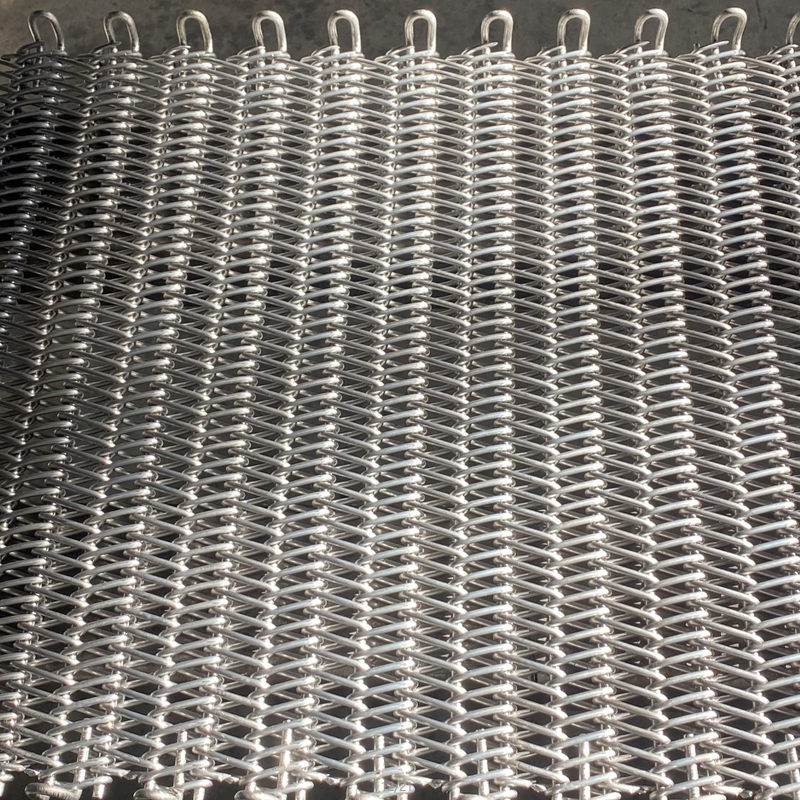

Aby sa tomu zabránilo, pokročilé tkané remene sú skonštruované pomocou striedajúcich sa ľavostranných a pravých špirál. Tieto špirály sú bezpečne spojené rovnými alebo zvlnenými priečnymi tyčami, ktoré zaisťujú, že bočné sily vznikajúce pri ohýbaní pásu sa úplne vyrovnajú. Toto samoopravné zarovnanie zabraňuje unášaniu pásu do vnútorného muriva pece, čím sa eliminuje častá príčina poškodenia hrán a predlžuje sa životnosť systému.
