Kovový sieťový pás: Typy, aplikácie a sprievodca výberom

Pás z kovovej siete zlyhá častejšie v dôsledku nesúladu s procesom ako v dôsledku bežného opotrebovania. V kontinuálnej peci musí pás prežiť teplotnú krivku, niesť súčiastky a udržiavať svoju geometriu počas stoviek prevádzkových hodín. Ak je pás príliš slabý, príliš ťažký alebo príliš otvorený pre zaťaženie, dochádza k naťahovaniu, problémom so sledovaním a neplánovaným prestojom. Ak je prispôsobený procesu, beží dlho ticho.

Problém je v tom, že väčšina kupujúcich sa zameriava na cenu za meter štvorcový namiesto interakcie medzi konštrukciou pásu a cyklom pece. Táto interakcia určuje, či remeň vymieňate každých pár mesiacov alebo každých pár rokov. Správny výber kovového pletivového pásu začína pecou a dielmi, nie katalógovou cenou.

Táto príručka porovnáva hlavné konštrukcie pásov, vysvetľuje, ako sa používajú pri spekaní, spájkovaní, tepelnom spracovaní, sušení a rýchlom zmrazovaní, a uvádza praktické faktory výberu, ktoré sú dôležité pred zadaním objednávky.

Typy konštrukcií kovových pásov a kedy ich použiť

Kovové sieťované pásy nie sú jediným produktom. Konštrukcia určuje, ako sa pás ohýba okolo koncových valčekov, akú veľkú otvorenú plochu poskytuje a akú veľkú záťaž unesie bez skreslenia. Väčšina priemyselných pásov z kovovej siete spadá do jednej z troch konštrukčných skupín.

Kovové sieťované pásy s vyváženou väzbou

Vyvážené väzby používajú ľavé a pravé špirálové drôty spojené zvlnenými priečnymi tyčami. To poskytuje rovný, stabilný povrch s dobrou priedušnosťou. Vyvážené tkané pásy sú štandardnou voľbou pre spekacie pece, spájkovacie pece, žíhacie linky a sušiace dopravníky, kde diely potrebujú rovnomerné vystavenie teplu a kde je zaťaženie relatívne ľahké a rovnomerne rozložené.

Kovové sieťované remene poháňané reťazou

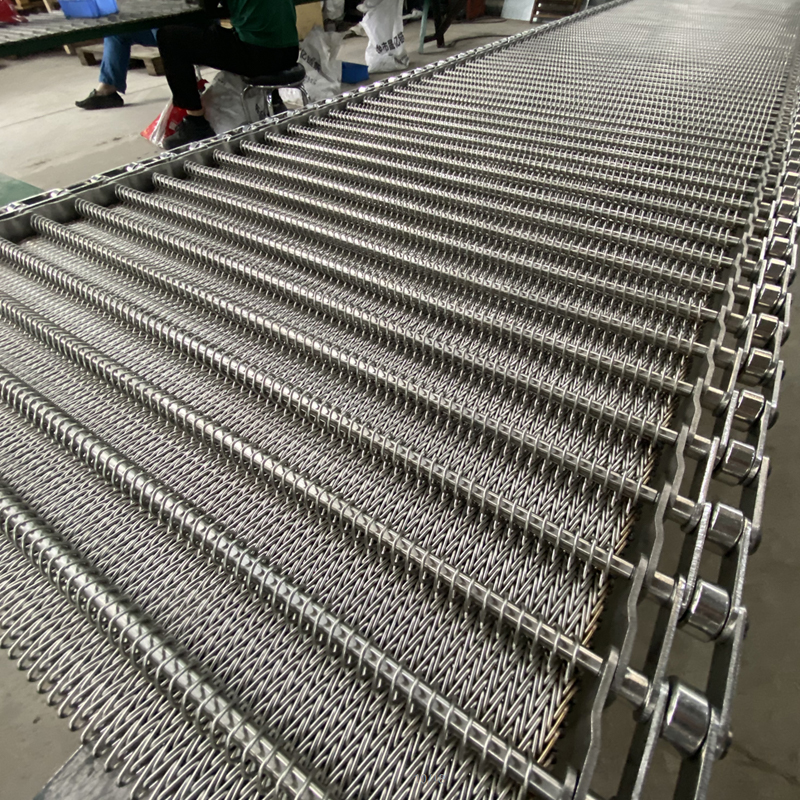

Reťazové sieťové pásy pridávajú bočné reťaze alebo integrované okraje reťaze k tkanému povrchu. Reťaz poskytuje pozitívny záber s ozubenými kolesami, čo zabraňuje skĺznutiu a zlepšuje sledovanie na dlhších dráhach dopravníka. Ak linka nesie ťažké komponenty, ako sú automobilové výkovky alebo diely z hutnej práškovej metalurgie, reťazovo poháňaná konštrukcia je zvyčajne bezpečnejšou voľbou.

Výťahové a zdvíhacie sieťové pásy

Výťahové pásy sú určené pre šikmé dopravníky a zdvíhacie sekcie. Často obsahujú lopatky, bočné chrániče alebo špeciálne povrchové prvky, ktoré zabraňujú skĺznutiu častí dozadu. V prevádzkach tepelného spracovania sa pásy z elevátorovej siete bežne používajú na presúvanie spojovacích prvkov, ložísk a malých opracovaných dielov medzi jednotlivými fázami procesu.

Aplikácie kovových pásov naprieč procesmi pecí

Rôzne pece vytvárajú rôzne požiadavky na pás. Rovnaký pás z kovovej siete, ktorý funguje v ľahkej sušiacej peci, môže v spájkovacej peci s ťažkými medenými zostavami a agresívnymi zvyškami taviva rýchlo zlyhať. Prispôsobenie opasku k procesu je jadrom úlohy výberu.

Sieťové pásy spekacích pecí

Spekaním sa vytvára súvislý prúd dielov, ktoré sa pomaly pohybujú cez dlhú vyhrievanú zónu. Kovový sieťový pás, ktorý ich podopiera, musí zvládnuť hmotnosť dielov, ako aj tepelnú rozťažnosť počas zahrievania a chladenia. Linky práškovej metalurgie, linky na spekanie keramiky a linky na spekanie elektronických súčiastok sa spoliehajú na pásy, ktoré udržujú stabilný povrch, takže časti sa neposúvajú ani neprepadávajú cez otvory v sieti. Pre diely z automobilovej práškovej metalurgie musí pás znášať aj zaťaženie s vysokou hustotou a opakované cykly zahrievania. Výrobcovia ako Yangzhou Yafei ponúkajú špecializované Sieťové pásy na spekanie automobilových dielov navrhnuté okolo rozmerovej stability hustých kovových častí.

Veľkoobchodný predaj dielov pre automobily Spekacia pec Dodávatelia sieťových pásov, továreň - Yang Yangzhou Yafei Machinery Manufacturing Co., Ltd je Čína veľkoobchodný predaj automobilových dielov Spekacia pec Mesh Belt dodávatelia a továreň, de... Zobraziť produkt →

Sieťové pásy spájkovacej pece

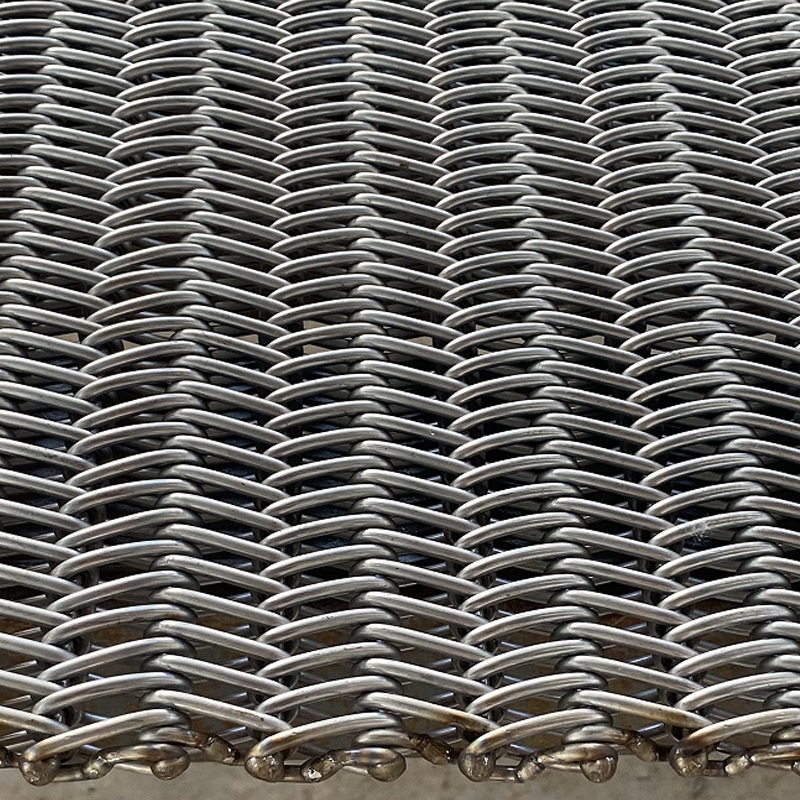

Spájkovacie pece vystavujú dopravný pás vysokým teplotám, zvyškom spájkovacej zliatiny a v prípade spájkovania hliníka riadenej atmosfére, ktorá musí rovnomerne prenikať okolo každého spoja. Pás musí zostať plochý, pretože aj malá zmena povrchu môže zmeniť spôsob, akým tavivo zmáča spoj. Hliníkové spájkovacie linky pre automobilové chladiče, kondenzátory a výparníky sú typickým prípadom, kedy je pás zvolený tak, aby presne zodpovedal usporiadaniu upínacieho zariadenia. Yafei's sieťové pásy pece na spájkovanie hliníka pokrývajú niekoľko komponentov výmenníkov tepla, vďaka čomu sú užitočným referenčným bodom pre kupujúcich v sektore tepelného manažmentu v automobiloch.

Veľkoobchodný dodávateľ hliníkovej spájkovacej pece, továreň - Yangzhou Yafei Yangzhou Yafei Machinery Manufacturing Co., Ltd je Čína veľkoobchodný dodávateľ hliníkových spájkovacích pásov a továreň, podrobnosti: ... Zobraziť produkt →

Sieťové pásy pece na tepelné spracovanie

Kalenie, popúšťanie, normalizácia, žíhanie a lesklé spracovanie zahŕňajú zahrievanie, rýchle chladenie alebo podmienky s riadenou atmosférou. V kaliacich peciach môže pás niesť ložiská a upevňovacie prvky cez ohrievaciu komoru a potom ich uvoľniť do chladiaceho média. Pri lesklom žíhaní atmosféra chráni povrchovú úpravu dielov z nehrdzavejúcej ocele, takže pás nesmie vnášať kontamináciu alebo zanechávať stopy na výrobku. Pásy na tepelné spracovanie majú preto tendenciu byť ťažšie, tepelne odolnejšie konštrukcie s konzistentnou kvalitou povrchu.

Sieťové pásy na spracovanie potravín

Sušenie a rýchle zmrazovanie nie sú procesy tepelného spracovania pri vysokej teplote, ale prinášajú rôzne riziká: vlhkosť, čistiace chemikálie a teplotné výkyvy. Pás na sušenie potravín musí umožňovať cirkuláciu vzduchu a zároveň udržiavať malé produkty stabilné na povrchu. Rýchlozmrazovacie pásy fungujú pri nízkych teplotách, vďaka čomu je dôležitá flexibilita a odolnosť voči krehkosti. Pre spracovateľov, ktorí manipulujú s občerstvením, bylinkami, morskými plodmi, mäsom, ovocím a zeleninou, musí byť povrch pásu ľahko čistiteľný a rozmerovo stabilný. Yafei's dopravníkové pásy na sušenie potravín sú súčasťou širšej línie sieťových pásov pre potravinársky priemysel, ktorá zahŕňa aj rýchlomraziace pásy a pásové dopravníky montážnej linky.

Veľkoobchodný dodávateľ pásového dopravníka na sušenie potravín, továreň - Yangzhou Yafei Machiner Yangzhou Yafei Machinery Manufacturing Co., Ltd je veľkoobchodný dodávateľ a továreň na sušenie potravín v Číne, podrobnosti: Suché potraviny... Zobraziť produkt →

Ako si vybrať opasok z kovovej sieťoviny: kľúčové nákupné faktory

Neexistuje jediný vzorec, ktorý by vyhovoval každému poradiu pásov s kovovou sieťkou, ale existuje jasné poradie rozhodnutí. Najprv definujte prostredie pece, potom mechanické zaťaženie, potom geometriu pásu a nakoniec okraj a materiál pásu.

Pracovná teplota a atmosféra

Pásová zliatina musí vydržať maximálnu teplotu pece, nielen nastavenú hodnotu, ale aj špičky sálavého tepla, ktoré vznikajú pri cyklovaní pece. V kontinuálnych peciach môže pás stráviť dlhé obdobia vo vyhrievanej zóne a potom vychádzať cez chladiacu sekciu. Na atmosfére záleží rovnako ako na teplote. Oxidačné, redukčné alebo tavivo nesúce atmosféry môžu napadnúť povrch pásu a skrátiť jeho životnosť, ak zliatina nie je zvolená pre túto špecifickú expozíciu. Sieťové pásy z nehrdzavejúcej ocele sú bežné, ale presná trieda by mala byť potvrdená vzhľadom na skutočné prostredie pece.

Hmotnosť nákladu a rozloženie zaťaženia

Každý komponent na páse zvyšuje hmotnosť a táto hmotnosť nie je vždy rovnomerne rozložená. Husté časti, ako sú spekané automobilové komponenty alebo oceľové spojovacie prvky, vytvárajú na sieti lokalizované namáhacie body. Pri ťažkých alebo koncentrovaných nákladoch je jednoduchšie zdôvodniť reťazou poháňanú konštrukciu alebo pevnejšiu väzbu s ťažším priemerom drôtu. Klasickou chybou je výber pásu na základe celkového zaťaženia na meter štvorcový a ignorovanie toho, ako sú diely skutočne umiestnené. Nerovnomerné zaťaženie spôsobuje, že sa pás pohybuje na jednu stranu, ryhuje sa alebo sa asymetricky naťahuje.

Otvor zo sieťoviny a podpera dielov

Otvor sieťky musí byť dostatočne malý, aby zabránil prepadnutiu malých častí, ale dostatočne veľký, aby sa k častiam dostal teplo alebo studený vzduch. Výlisky z práškovej metalurgie a elektronická keramika môžu vyžadovať veľmi malé otvory. Väčšie diely s dlhými cyklami pece môžu využívať otvorenejšie konštrukcie, ktoré znižujú tepelnú hmotu samotného pásu. Ak spracovávate malé upevňovacie prvky alebo pelety, môže byť potrebná dvojvrstvová konštrukcia alebo dodatočná jemná sieťovina.

Kompatibilita so šírkou, dĺžkou a ozubeným kolesom

Šírka pásu by mala zodpovedať komore pece alebo toku produktu cez dopravník. Širšie remene vyžadujú lepšiu kontrolu nad pohybom a presnejšie systémy pohonu. V prípade remeňov s reťazovým pletivom musí byť rozstup reťaze zarovnaný s hnacími ozubenými kolesami v peci. Nákup remeňa len na základe šírky a priemeru drôtu bez potvrdenia usporiadania pohonu je častým dôvodom zlyhania inštalácie.

Ošetrenie hrán

Okraje pásu ovplyvňujú, ako pás prechádza pecou. Tkané okraje sú štandardné, ale uprednostňujú sa zvárané okraje, keď je pravdepodobné, že sa pás roztrhne alebo keď má pec tesnú vôľu. Pri vysokovýkonnej doprave môže vystužený okraj zabrániť zvlneniu okraja a predĺžiť životnosť. Pred dokončením špecifikácie sa opýtajte výrobcu na možnosti okrajov.

Postupy inštalácie a údržby, ktoré predlžujú životnosť remeňa

Pás z kovovej sieťoviny, ktorý je správne nainštalovaný a pravidelne udržiavaný, prežije ten, ktorý sa ignoruje. Väčšina problémov s remeňom nie je spôsobená samotným materiálom remeňa, ale tým, ako je remeň napnutý, zarovnaný a čistený.

Napätie a sledovanie

Nadmerné napnutie je najčastejšou príčinou predčasného zlyhania remeňa. Kovové sieťové pásy sa počas prvých niekoľkých prevádzkových cyklov mierne natiahnu. Napnutie by malo byť nastavené tak, aby remeň zostal v pozitívnom kontakte s hnacím bubnom alebo ozubenými kolesami, ale nie tak pevne, aby sa špirály zablokovali a zabránili prirodzenému ohýbaniu. Týždenné kontroly dráhy pásu pozdĺž dĺžky pece zachytia nesúososť skôr, ako sa zahryzne do okrajov pásu.

Plány upratovania

Spájkovacie tavidlo, zvyšky oleja a nánosy potravín môžu na povrchu pásu stvrdnúť a ovplyvniť jeho pohyb. Odporúčaný spôsob čistenia závisí od znečistenia. Pásy na spracovanie potravín potrebujú pravidelné umývanie jemnými čistiacimi prostriedkami a dôkladné opláchnutie. Pásy na tepelné spracovanie môžu vyžadovať príležitostné cykly spaľovania na odstránenie uhlíkových usadenín. Cieľ je rovnaký: udržať kĺby siete voľne pohyblivé.

Plánovaná výmena

Žiadny pás z kovovej sieťoviny netrvá večne. Sledovanie záznamov o hrúbke, predĺžení a vizuálnom stave pásu vám pomôže naplánovať výmenu počas plánovanej údržby, a nie po núdzovej poruche. Pre kontinuálne pece, ktoré bežia 24 hodín denne, je ponechanie náhradného pásu na mieste často najlacnejšou formou poistenia.

Získavanie pásov z kovového pletiva: Prečo je dodávateľ dôležitý

Výber správnej konštrukcie pásu je len polovica rovnice. Druhou polovicou je, či dodávateľ dokáže previesť podmienky vašej pece na pás, ktorý je skutočne vyrobený pre danú aplikáciu. Všeobecný dodávateľ pásov vám môže predať štandardné veľkosti, ale ľahšie sa hodnotí výrobca so štruktúrovaným radom produktov. Yafei, čínsky výrobca so sídlom v Yangzhou, organizuje svoj rad pásov z kovovej siete podľa typu pece, procesu a obrobku. Táto štruktúra je užitočná, pretože núti kupujúceho uvažovať o páse v rovnakých podmienkach ako dodávateľ pece: ktorá pec, ktorý proces, ktorá časť.

Kategórie produktov na webovej stránke Yafei pokrývajú pásy pre spekacie pece, pásy pre tepelné spracovanie, pásy pre spájkovacie pece, pásy s reťazovým pletivom a pásy pre potravinársky priemysel. Aplikačné stránky pre spájkovanie, spracovanie potravín, tepelné spracovanie a práškovú metalurgiu odrážajú jasné pochopenie podmienok procesu. Tento druh organizácie znižuje riziko objednania generického pásu, ktorý nie je úplne vhodný pre zariadenie.

Konečné odporúčanie pre vaše rozhodnutie o páse z kovovej siete

Začnite procesom, nie cenou. Zdokumentujte teplotu pece, atmosféru, hmotnosť dielu, rozmery dielu a požadovanú rýchlosť dopravníka. Potom porovnajte tieto podmienky s možnosťami konštrukcie pásu. Pre spájkovacie a spekacie linky používajte pás s osvedčenými procesnými skúsenosťami v týchto aplikáciách. Pri ťažkých nákladoch a dlhých dopravníkoch zvážte konštrukcie poháňané reťazou. Pri spracovaní potravín uprednostňujte čistenie a stabilnú prevádzku pri nízkych teplotách.

Spolupracujte s dodávateľom, ktorý sa pýta na vašu pec a súčiastky predtým, ako ponúkne pás. Ak dodávateľ hovorí len o priemere drôtu a cene bez toho, aby diskutoval o teplote, atmosfére a zaťažení, pás môže stále bežať, ale nepobeží tak dlho, ako by mal. Pás z kovovej sieťoviny je odolným komponentom, keď je vybraný podľa skutočných prevádzkových podmienok. Čas strávený špecifikáciou sa niekoľkonásobne vráti menším počtom výmen a menším počtom neplánovaných odstávok pece.
