Porovnanie typov sieťových pásov v spájkovacej peci: väzba, zliatina a nosnosť

Kráčajte po dĺžke súvislej spájkovacia pec a pás vykonáva viac mechanickej práce ako takmer ktorýkoľvek iný komponent v linke – prenáša diely cez predhriatie do zóny spájkovania, kde v skutočnosti prúdi prídavný kov, a späť cez kontrolované chladenie, pričom drží svoj tvar pod vlastnou váhou a nákladom naskladaným na ňom. Vyberte nesprávnu väzbu alebo zliatinu a pás sa prehne, nerovnomerne natiahne alebo vytvrdne roky pred plášťom pece. Rozdiely medzi typmi pásov sú dostatočne špecifické na to, aby si zaslúžili pohľad vedľa seba a nie jediné všeobecné odporúčanie.

Čo v skutočnosti vyžaduje spájkovacia pec od pásu

Na rozdiel od pásu na jednoduchej žíhacej linke, a pás spájkovacej pece musí prežiť opakované tepelné cykly medzi izbovou teplotou a často 1000–1200 °C, odolávať špecifickej používanej atmosfére (zvyčajne vodíku, disociovanému amoniaku alebo dusíku) a vyhýbať sa kontaktnej kontaminácii s roztaveným prídavným kovom, ktorá by mohla ohroziť spoj. Táto kombinácia značne zužuje praktický výber materiálu v porovnaní s pásovým dopravníkom na všeobecné použitie.

Pás zažíva najväčší teplotný výkyv zo všetkých jednotlivých komponentov na linke, pričom cyklicky prechádza všetkými štyrmi zónami pri každom prechode, a preto je odolnosť proti tečeniu a rozmerová stabilita na hornom konci tohto rozsahu dôležitejšia ako pevnosť v ťahu pri izbovej teplote.

Pásy s vyváženou väzbou verzus rebríkovou väzbou

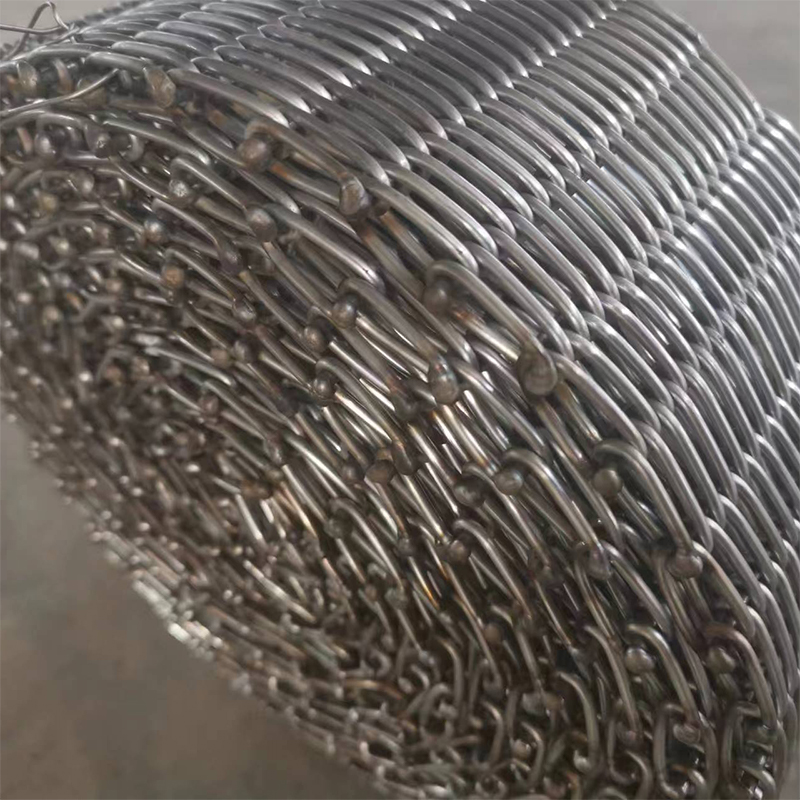

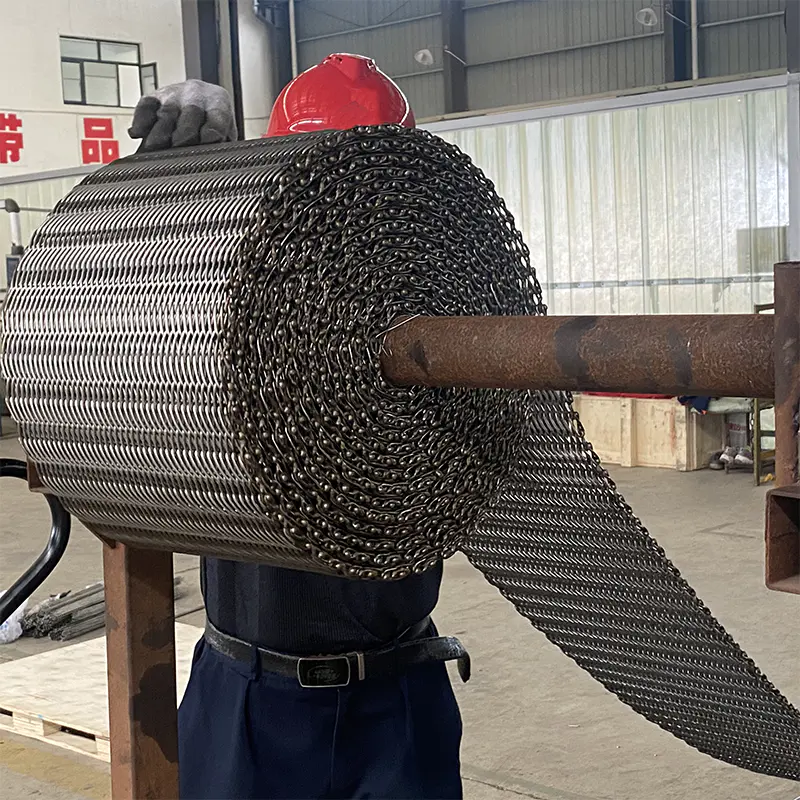

Pásy s vyváženou väzbou (nazývané tiež zložené vyvážené) prepletajú špirálové drôty s rovnými priečnymi tyčami vo vzore, ktorý rovnomerne rozdeľuje napätie po celej šírke pásu, čo udržuje povrch plochý pri zaťažení a odoláva „presýpacím hodinám“, ktoré sa môžu časom vyvinúť na užších a menej podoprených pásoch. Pásy s rebríkovou väzbou používajú rovné priečne tyče spojené jednoduchými špirálovými slučkami na okrajoch, čo poskytuje otvorenejšiu, flexibilnú štruktúru s menšou vlastnou tuhosťou.

• Rovinnosť pri zaťažení: Vyvážená väzba zvyčajne udržuje rovinnosť v rámci užšej tolerancie naprieč šírkou pásu nad 600 mm, čo je dôležité pre diely, ktoré potrebujú sedieť v rovine cez spájkovaciu zónu, takže výplňový kov prúdi rovnomerne, a nie zhromažďuje sa na jednu stranu.
• Flexibilita pre malé polomery: Rebríkové tkané pásy sa ľahšie ohýbajú okolo menších hnacích reťazových kolies, vďaka čomu sa lepšie hodia pre kompaktné konštrukcie pecí s menšími polomermi otáčania.
• Otvorený priestor pre cirkuláciu atmosféry: Otvorenejšia štruktúra rebríkovej väzby umožňuje lepší prietok plynu samotným pásom, čo môže pomôcť rovnomernosti atmosféry vo vodíkových alebo dusíkových peciach.

Voštinový a špirálový výplet pre záťaže citlivé na prúdenie vzduchu

Voštinové tkané pásy používajú pevnejší, rovnomernejší špirálový vzor, ktorý vytvára malé šesťuholníkové otvory po povrchu, čím poskytuje vynikajúcu oporu pre malé časti, ktoré by inak mohli prepadnúť cez hrubšiu sieť. Špirálová väzba, najjednoduchšia a najľahšia možnosť, sú v podstate len do seba zapadajúce špirály bez akýchkoľvek priečnych tyčí.

Pre pece so zmiešanými dávkami – malé tvarovky jednu smenu, väčšie podzostavy ďalšiu – vyvážená väzba strednej hmotnosti často končí praktickejším kompromisom namiesto prepínania pásov medzi voštinovými a ťažšími možnosťami.

Výber zliatiny: Nerezová oceľ verzus niklovo-chrómový drôt

Zliatina drôtu určuje, ako dlho remeň vydrží tepelné cykly, kým si skrehnutie drôtu alebo nadmerné tečenie vynúti výmenu. Austenitické druhy nehrdzavejúcej ocele zvládajú mierne teploty spájkovania pomerne dobre, ale zliatiny niklu a chrómu sú bežnejšou voľbou, keď teploty v peci neustále prekračujú približne 1000 °C.

Prevádzka nerezového remeňa 314 pri teplotách blízko jeho stropu výrazne skracuje životnosť v porovnaní s prevádzkovaním toho istého remeňa s svetlým priestorom pod jeho menovitým maximom – pec pracujúca konzistentne pri 1080 °C je silnejším kandidátom na niklovo-chrómový remeň než na pretláčanie nehrdzavejúceho remeňa za jeho pohodlný prevádzkový rozsah, aj keď možnosť nehrdzavejúcej ocele stojí vopred menej.

Ploché drôtené a tyčové remene pre veľké alebo husté zaťaženie

Keď nákladom nie sú malé časti, ale husté, ťažké komponenty – liate armatúry, hrubé spájkované zostavy, upínacie prípravky – ploché drôtené alebo tyčové pásy rozložia hmotnosť inak ako ktorákoľvek sieťová väzba. Prútové pásy používajú skôr pevné priečne tyče spojené koncovými článkami než tkaným drôtom, čo poskytuje podstatne vyššiu nosnosť na jednotku šírky za cenu zníženej pružnosti a vyššej hmotnosti pásu, čo zvyšuje energiu potrebnú na zahriatie samotného pásu na teplotu v každom cykle.

• Nosnosť: Prútové pásy bežne zvládajú dvoj- až trojnásobné zaťaženie na lineárnu nohu v porovnaní s ľahkou sieťovou väzbou podobnej šírky.
• Kompromis tepelnej hmotnosti: Pridaná kovová hmota znamená dlhšie časy predhrievania a vyššiu spotrebu energie na cyklus, čo je dôležité pre pece s častými cyklami štart-stop a nie nepretržitou prevádzkou.
• Riziko označenia dielov: Širšia kontaktná plocha tyčových pásov môže zanechať viditeľnejšie kontaktné stopy na mäkkých alebo leštených častiach, ako by to urobila tkanina s otvorenou sieťou, čo je dôležité pre kozmetické zostavy.

Vzory nosenia, ktoré sa oplatí sledovať medzi typmi opaskov

Rôzne väzby zlyhávajú rôzne a poznanie signatúry zlyhania pomáha zachytiť problém skôr, ako spôsobí zastavenie linky. Vyvážené tkané remene zvyčajne vykazujú postupné, rovnomerné predĺženie po celej šírke, čo dáva operátorom predvídateľné okno na plánovanie výmeny. Rebríkové a špirálové väzby sú náchylnejšie na lokalizované „krčenie“, kde sa jedna časť naťahuje rýchlejšie ako ostatné, často v blízkosti okrajov, kde sa sústreďuje napätie. Prútové remene majú tendenciu vykazovať opotrebenie najskôr na spojovacích článkoch, ešte predtým, ako samotné tyče vykazujú výraznú degradáciu, vďaka čomu je kontrola spojov užitočnejším skorým indikátorom než samotná kontrola priamosti tyče.
